Odsadenia

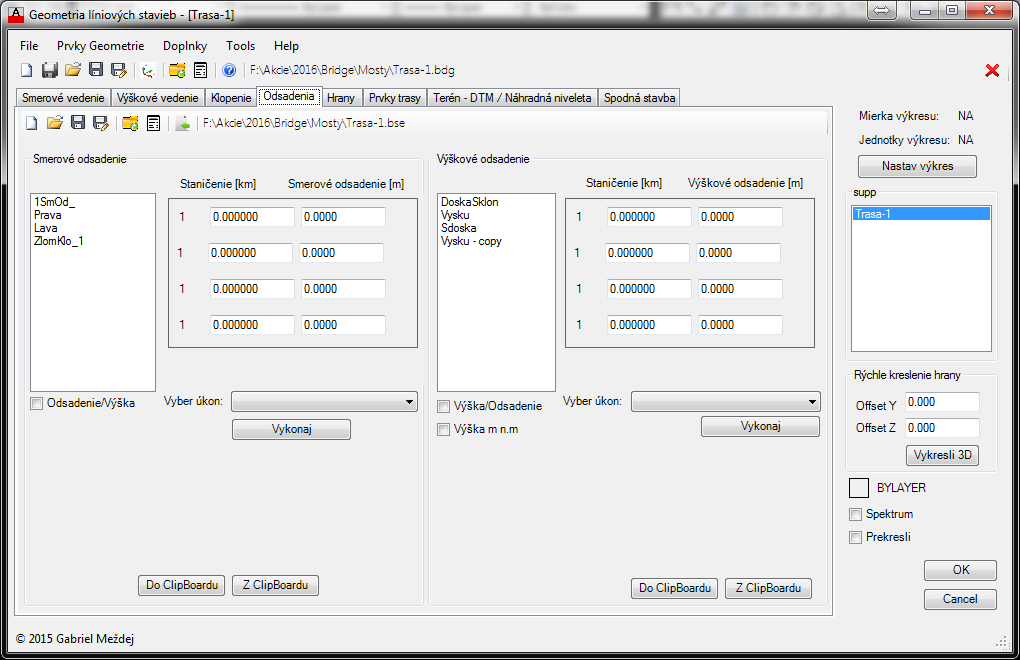

Obrázok 5: Okno zadania odsadení
Definovaním smerových a výškových odsadení od osi komunikácie je možné neskôr definovať líniové konštrukcie. Odsadenia sú definované staničením a mimoľahlosťou. Pri smerovom je to kolmá vzdialenosť na smerové vedenie cesty v danom staničení. Pri výškovom vedení je to výška od osi. (V hranách je možnosť vybratia výpočtu výšky buď kolmo na výškové vedenie alebo zvislo.) Odsadeniami môžeme zadefinovať aj závislosť výšky od mimoľahlosti alebo závislosť mimoľahlosti od výšky. Toto sa vykoná zaškrtnutím políčka
pri smerovom odsadení alebo
pri výškovom odsadení. Správnym nadefinovaním hrany s použitím závislosti dosiahnuť správanie sa určitého bodu v priečnom reze po dĺžke trasy aby mimoľahlosť /výška bola závislá okrem staničenia aj od výšky/mimoľahlosti. Týmto spôsobom je potom možné zadefinovať napríklad dodržanie sklonu šikmej steny trámu pri zmene celkovej výšky nosnej konštrukcie (takto definované hrany sa neskôr požijú aj pre zdrojové hrany káblov - napríklad u komorových nosníkov kde trám komory nie je zvislý).
Zadanie odsadení je možné vykonať niekoľkými spôsobmi. Základným spôsobom je vytvorením nového odsadenia a vpísaním hodnôt staničenia a mimoľahlosti/výšky.
Pri smerovom odsadení je možné zadať aj vybraním krivky alebo polylínie 2D a to ako relatívnu alebo skutočnú.
Pri zadaní krivky zadávame hustotu generovaných bodov. Pri vybraní polylínie sú generované staničenia z vrcholov.
Pri relatívnej je súradnica x / 1000 – staničenie, y – odsadenie. Ak zvolíme možnosť skutočná, tak sa staničenie ako aj odsadenie dopočíta zo súradníc bodov na čiare.
