Priečny rez

Priečny rez zadáme vybraním obrysu nosníka z výkresu. Obrys musí byť nakreslený ako entita typu „Polyline“. Nosník bude osadzovaný k počiatku súradného systému nosníka. Ideálne je mať počiatok súradného systému na hornej pásnici v osi nosníka.

Každému priečnemu rezu/typu je možné nadefinovať kapsy pre ložisko.

Kapsa X - je rozmer kapsy/náliatku v smere dĺžky nosníka

Kapsa Y – je rozmer kapsy/náliatku v smere šírky nosíka

Kapsa H – je minimálna hĺbka/výška kapsy/náliatku nosníka (pri hodnote H < 0 – kapsa; H > 0 náliatok)

delta – hodnota s miminálnou výškou kedy bude vytvorený nový typ nosníka z titulu kapsy.

V prípade, že budú nosníky osadené na ložiská prostredníctvom káps vytvorených vložením debniaceho prvku do formy, je možné nastaviť hodnotu „delta“ kde nový typu kapsy bude vygenerovaný až keď bude rozdiel výšky jednotlivých káps väčší ako zvolená hodnota pre „delta“.

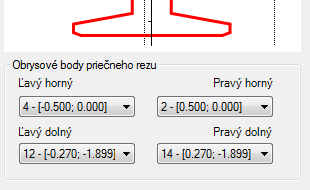

Po načítaní rezu je potrebné vyplniť rozbaľovacie polia pod situované pod náhľadom rezu. Týmto jednoznačne zadefinujeme obrysové body rezu. Horné body sú potrebné pre výpočet odsadenia nosníka od mostovky z titulu priečneho sklonu. Dolné body slúžia pri rozkresľovaní typov káps ako šírka spodnej príruby.
