Smerové vedenie
Zadávanie závislého vedenia ››

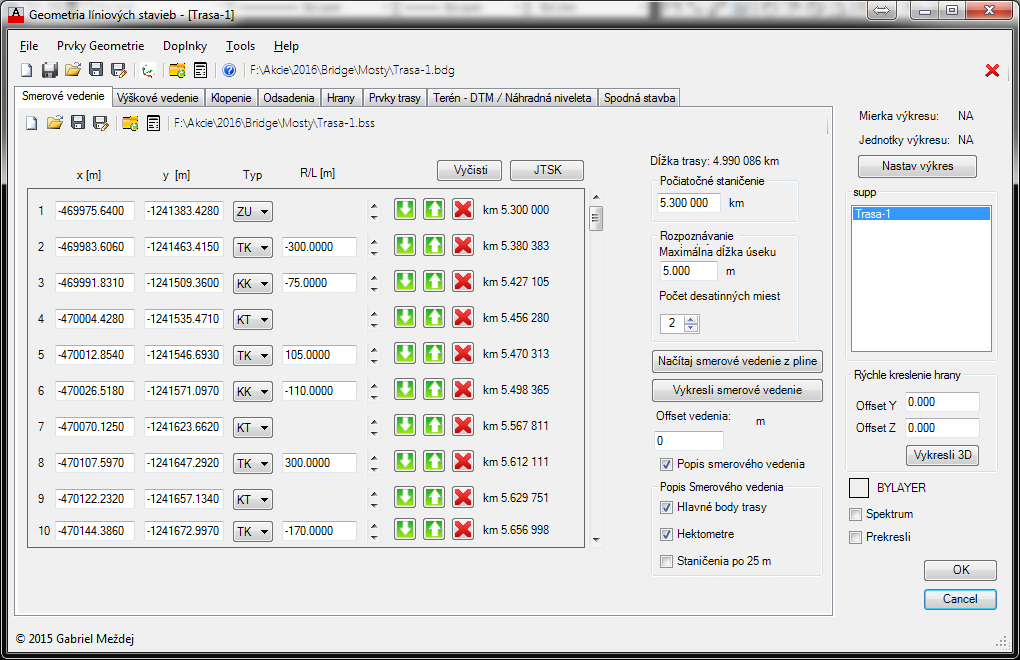

Obrázok 2: Okono zdania smerového vedenia
Smerové vedenie je definované hlavnými bodmi trasy (smerové vedenie cesty) alebo lomenicou s požadovanou hustotou bodov.
Smerové vedenie je možné načítať vybraním z polylínie vykreslenej v otvorenom výkrese kliknutím na tlačidlo
.
Pred vybraním je možné upraviť možnosti rozpoznávania prechodníc.
Algoritmus na načítavanie hlavných bodov z polylínie prechádza postupne jednotlivými bodmi vybranej čiary. Pokiaľ za sebou nasledujú tri rovnaké úseky maximálnej zvolenej dĺžky po zaokrúhlení na zadaný počet desatinných miest podľa nastavenia. Program predpokladá, že nasledujúce úseky sú súčasťou prechodnice a hľadá jej koniec. Koniec prechodnice umiestňuje do bodu, ktorého vzdialenosť k predchádzajúcemu bodu je rozdielna od vzdialenosti prvých dvoch bodov prechodnice.
(poznámka: V prípade, že bezprostredne za sebou nasledujú dve prechodnice s rovnakou hustotou bodov, program nájde až koniec druhej prechodnice.)
Po načítaní trasy je potrebné dať vykresliť a skontrolovať zhodnosť vytvoreného smerového vedenia s podkladom. V prípade, že prechodnica alebo oblúk sú vykresľované na opačnú stranu, je potrebné polomer oblúka alebo dĺžku prechodnice v danom mieste zadať so znamienkom mínus. Ak chceme pridať alebo ubrať bod použijeme tlačidla v príslušnom riadku. Súradnice je možné zadať aj vybraním bodu z výkresu. Nastavíme kurzor na riadok, kde chceme súradnice vypísať a stlačíme kláves F3. Po stlačení sa okno zavrie a vyzve nás na vybratie bodu. Po vybraní bodu sa súradnice bodu (lokálneho súradného systému) vypíšu do riadku. Typ hlavného bodu, polomer resp. dĺžku prechodnice vpíšeme manuálne.
Riadky je možné pridávať (pod a nad zvolený riadok), mazať (aktuálny riadok) a posúvať vyššie a nižšie pomocou tlačidiel umiestnených v každom riadku zadania
.
Vykreslenie smerového vedenia je možné aj s popisom. Program popisuje hlavné body trasy a body v staničeniach každých 100 m a 25 m. Pre vykreslenie popisu musí byť zaškrtnuté políčko „Popis smerového vedenia“.
Smerové vedenie si môžeme nechať vykresliť aj s prípadným odsadením (offset). Hodnotu odsadenia zadáme do okienka „Offset vedenia“
.
V prípade, že nemáme k dispozícii celú trasu, resp. nepotrebujeme zadať kompletné vedenie cesty od jej začiatku, prípadne začiatok cesty nemá staničenie 0,000 00 je možné do smerového vedenia zadať počiatočné staničenie
.
