Definovanie geometrie káblov

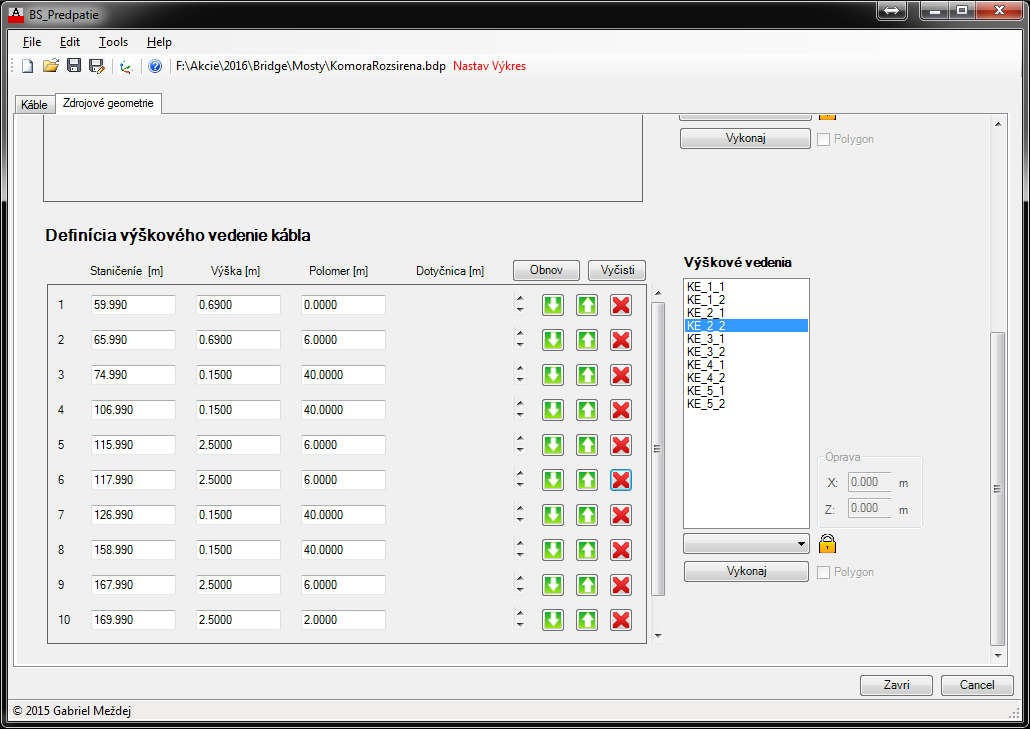

Obrázok 30 Okno pre definovanie geometrie káblov

Geometria vedenia je definovaná polygónom s polomermi vo vrcholoch. Geometriu je možné zadať:

• vpísaním hodnôt do tabuľky definície vedenia
• vybraním polylíní z výkresu

Pri zadávaní geometrie vybratím z výkresu je potrebné mať súradný systém voči polilýni tak aby súradnica „X“ reprezentovala „Staničenie“ a súradnica „Y“ reprezentovala „Výšku“ vrcholu. Program predpokladá výkres definovaný v jednotkách „metre“.
