Predpätie

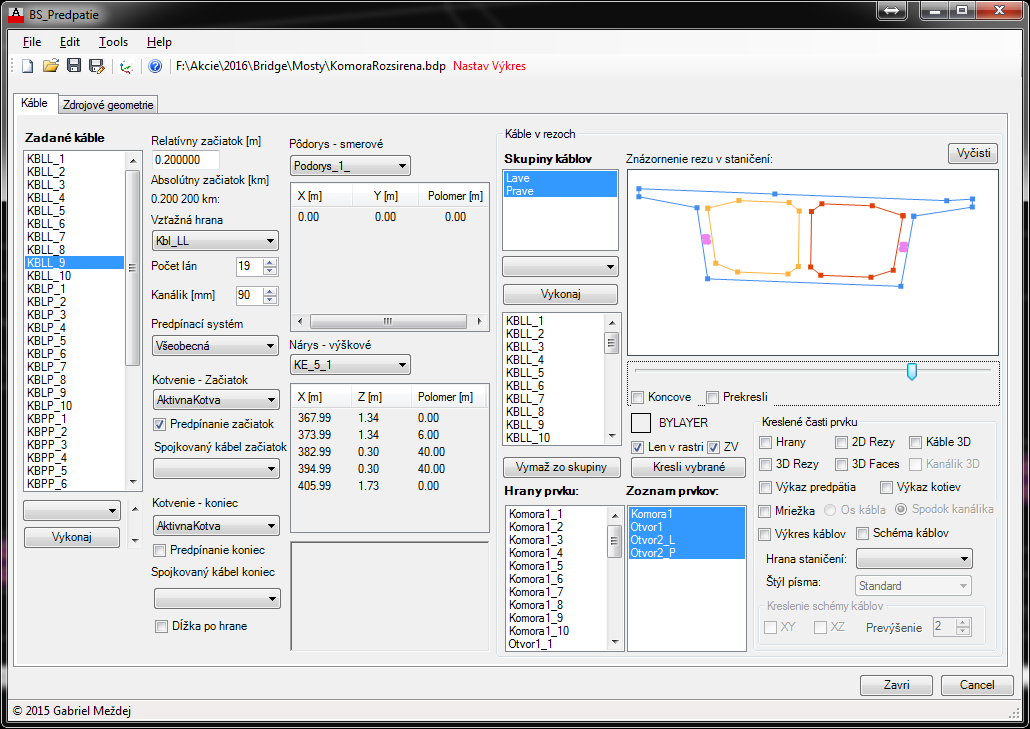

Obrázok 29 Okono pre definovanie káblov

V module Predpätie je možné kompletne okrem presného tvaru káblov v 3D zadať aj:

• Druh kotvenia/spojky na koncoch kábla
• Počet lán v kábli
• Predpínaný/dopínaný koniec
• Spojkovaný kábel

Z týchto zadaných údajov program Easy Bridge dokáže:

• vygenerovať káble v 3D vrátane kotiev/spojok,
• vypísať mriežky káblov (staničenie/výška),
• vypísať súradnice káblov (x, y, z),
• vykresliť 2D rezy v požadovanom rastri,
• výkres výškového vedia káblov,
• výkres smerového vedenia káblov,
• zhotoviť výkaz predpätia (káble, kotvy/spojky),
• schému káblov.

Základnou definíciou káblov je ich smerové a výškové vedenie. Vedenie káblov sa zadáva v záložke „Zdrojová geometria“.

Pre jednoduchšiu orientáciu a vykresľovanie sa z jednotlivých káblov vytvárajú „Skupiny káblov“.

Jednotlivé káble je možné vykresliť vybraním položky „Vykresli kábel“ z rozbaľovacieho poľa pod zoznamom zadaných káblov.

Pokiaľ si želáme vygenerovať výstup káblov ako napríklad, výkres vedenia, výkazy alebo vykresľovať kanálik v 3D je potrebné vybrať skupinu káblov a priečny rez zo zoznamu prvkov. Následne je možné vyberať spomedzi jednotlivých položiek pre vykreslenie.

Zvolením „Hrany staničenia“ budú vybrané skupiny káblov a vybrané prvky kreslené iba v staničeniach od začiatku po koniec zvolenej hrany.

Príklad P01: Ak máme definovaný prvok aj káble v od staničenia 0,250 do 0,550 a vyberieme „Hranu staničenia“ ktorej začiatok je v staničení 0,350 a koniec v staničení 0,450, káble aj prvok (konštrukcia) bude vykreslená iba v staničení od 0,350 do 0,450.
