Pilier podpery

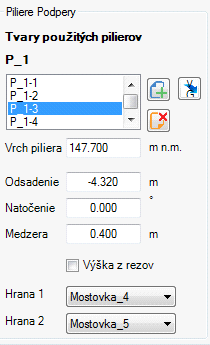

Pilier podpery vytvoríme priradením „Geometrie Pilierov“ vybranej podpere a zadefinovaním nasledovných parametrov:
(zaškrtávacie políčko „Výška z rezov“)
Odsadenie piliera je vzdialenosť od osi trasy meraná na kolmici k osi trasy. V prípade, že bude pilier umiestnený na osi uloženia so zadaným natočením, program umiestni pilier na Os uloženia tak aby bola dodržaná jeho kolmá vzdialenosť od osi trasy. Tento bod je priesečníkom natočenej osi uloženia a odsadenej osi trasy o hodnotu odsadenia základu.

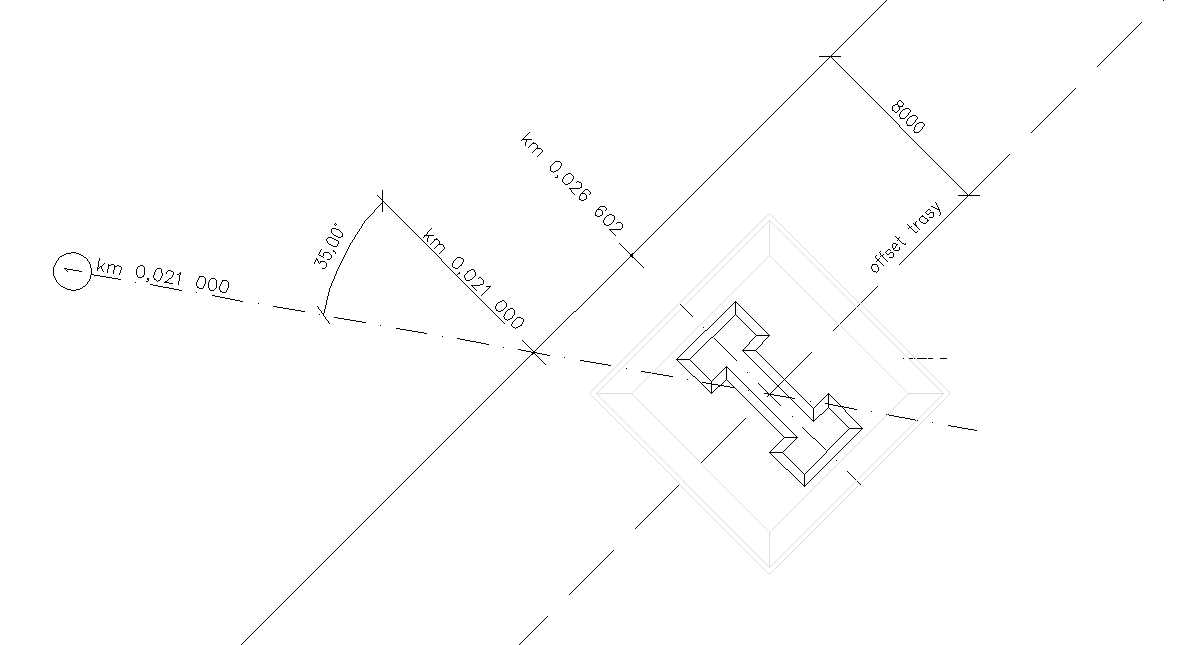

Obrázok 26 Vykreslený pilier s odsadením 8,0 m, a uhlom natočenia 0 °
Pri zadaní natočenia piliera rôzneho od nuly, vykreslený pilier bude pootočený voči osi trasy o príslušný uhol.
Obrázok 27 Vykreslený pilier s odsadením 8,0 m, a uhlom natočenia 15 °
Touto hodnotou zadefinujeme výšku piliera. Pri výpočte výšky program v osi piliera vypočíta bod na spodnej ploche NK (pozri definíciu Spodnej plochy). Absolútna výška hlavy piliera bude potom vypočítaná výška v osi na ploche spodnej dosky mínus hodnota medzery.

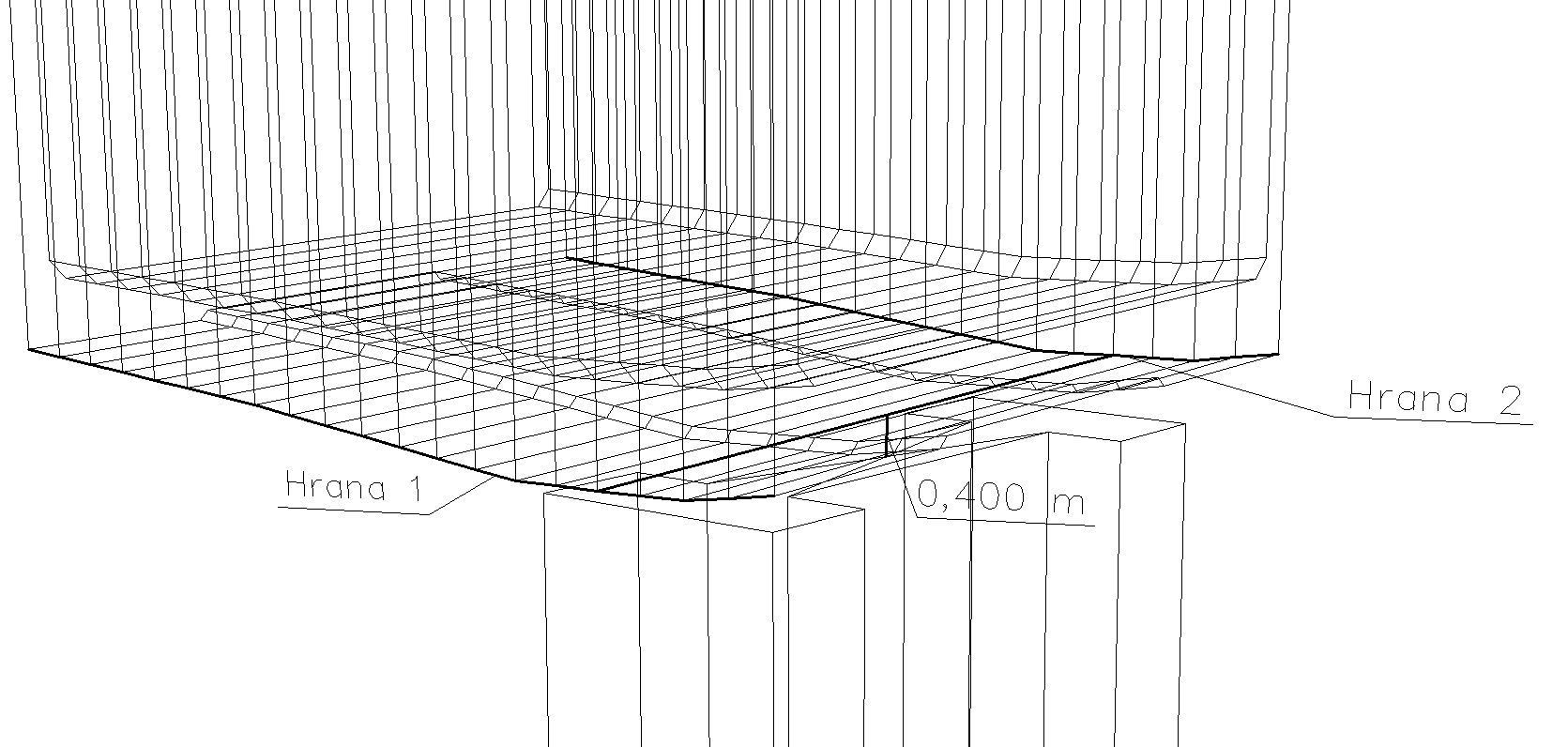

Obrázok 28 Hlava piliera vztiahnutá k definovaným hranám NK
Pri zaškrtnutí políčka
bude hlava piliera osadená do najvyššieho zadaného rezu. (Hlava piliera nebude dopočítavaná z najvyššieho rezu do úrovne NK – Medzera)
