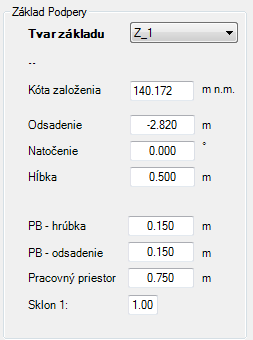

Základ podpery vytvoríme priradením „Geometrie Základu“ vybranej podpere a zadefinovaním nasledovných parametrov:

• Odsadenie
• Natočenie
• Hĺbka
• Údaje o podkladovom betóne
• Údaje o výkope

Odsadenie

Odsadenie základu je vzdialenosť od osi trasy meraná na kolmici k osi trasy. V prípade, že bude základ umiestnený na osi uloženia so zadaným natočením, program umiestni základ na Os uloženia tak aby bola dodržaná jeho kolmá vzdialenosť od osi trasy. Tento bod je priesečníkom natočenej osi uloženia a odsadenej osi trasy o hodnotu odsadenia základu.

Obrázok 22 Vykreslený základ s odsadením 8,0 m, a uhlom natočenia 0 °

Natočenie

Pri zadaní natočenia základu rôzneho od nuly, vykreslený základ bude pootočený voči osi trasy o príslušný uhol.

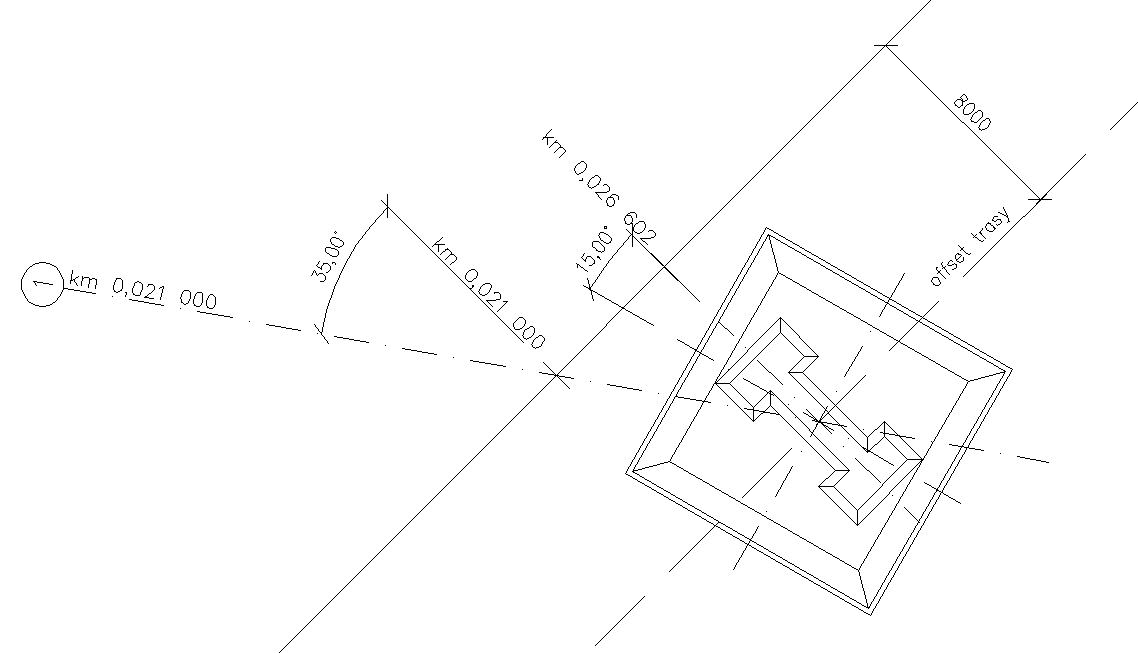

Obrázok 23 Vykreslený základ s odsadením 8,0 m, a uhlom natočenia 15 °

Hĺbka

Hodnota Hĺbka definuje výškové osadenie základu voči terénu. Program pri výpočte hĺbky založenia odsadí základ tak aby jeho horná plocha bola pod terénom v hodnote Hĺbky.

Pri výpočte program zistí najvyšší obvod základu. Po tomto obvode vytvorí fiktívny rez terénom a vyhľadá najnižší bod rezu. Od výšky tohto bodu odpočíta zadanú Hĺbku. Táto hodnota, výška, je vo vykreslenom základe kóta horného povrchu základu.

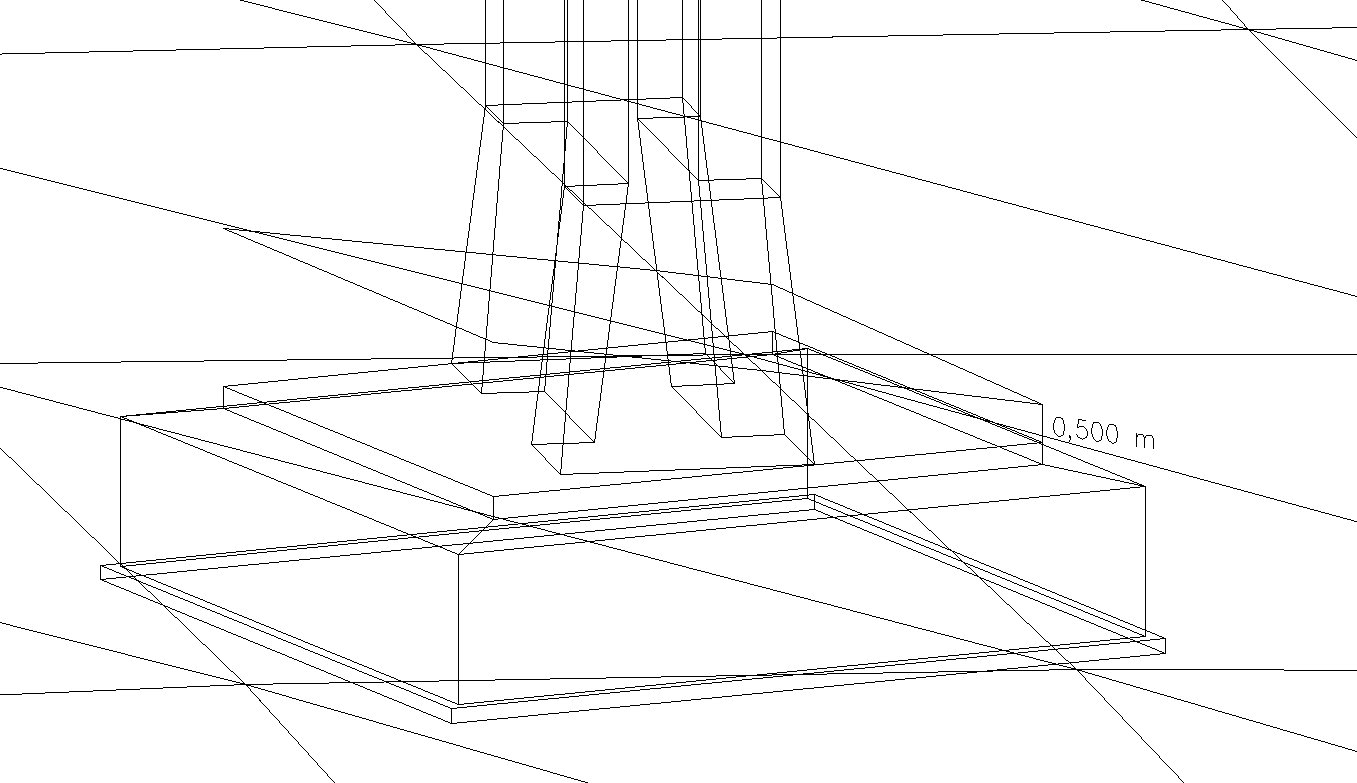

Obrázok 24 Osadený základ pod terén so zadanou Hĺbkou 0,500 m

Podkladový betón

Podkladový betón je definovaný dvoma parametrami:

1. odsadením od základu
2. hrúbkou

Výsledný tvar podkladového betónu je teleso s pôdorysom vytvoreného ako ofset najnižšieho rezu základu so zadanou hrúbkou.

Výkop

Výkop je definovaný dvoma parametrami:

1. Hodnotou definujúcou „pracovný priestor“ – vzdialenosť najnižšieho rezu po pätu výkopu
2. Sklonom svahu výkopu

Výsledný tvar výkopu je teleso s podstavou vytvorenou ako ofset najnižšieho rezu základu o hodnotu pracovného priestoru „extrudovaného“ so zadaným sklonom.

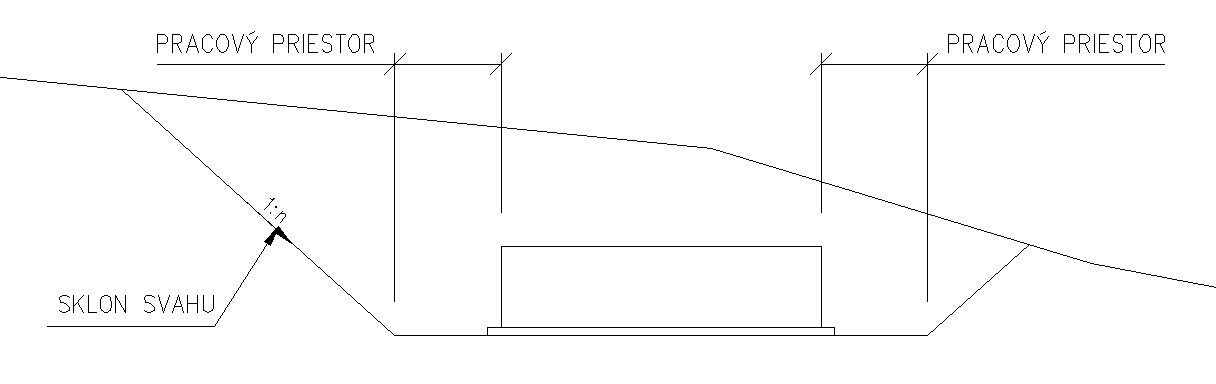

Obrázok 25 Výkop základu
