Definovanie prvku - rezu

Hrany ››
Parent Previous Next

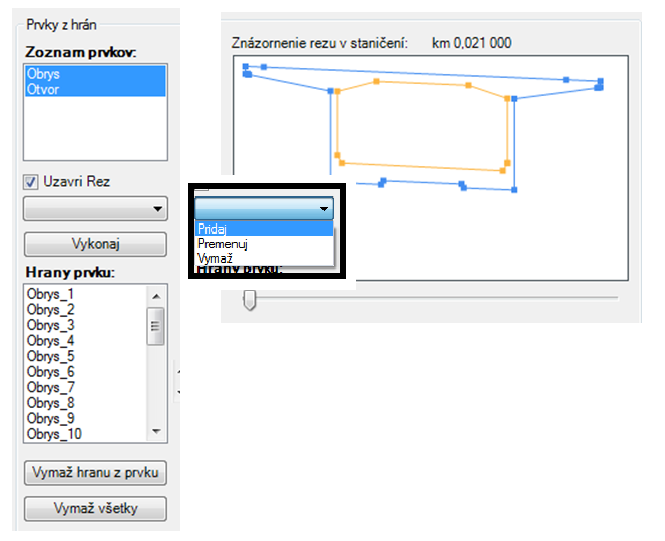

Obrázok 7 Definovanie prvkov z hrán, náhľadové okno vybraných prvkov

Prvok je definovaný troma parametrami:

  1. Názvom,
  2. Zoznamom hrán (usporiadaných tak aby vytvorili požadovaný tvar/priečny rez)
  3. Definovaním či má byť rez uzavretý alebo nie, (zvyčajne pri konštrukciách áno, ale napríklad ak chceme kresliť aj vozovku tak stačí zadefinovať povrch a neuzavrieť rez.)


S prvkami môžeme vykonávať tri operácie. Pridávať, premenovávať a mazať. Hrany do prvku pridávame vybraním požadovaných hrán z hlavného Zoznamu hrán, zvolením funkcionality z rozbaľovacieho okna (pod zoznamom hrán) „Vlož do prvku“ a následným potvrdením tlačidlom Vykonaj.


V okne „Hrany prvku“ sú vypísané všetky použité hrany v označených prvkoch v okne „Zoznam prvkov“.

Vymazanie nechcenej hrany z prvku vykonáme tlačidlom „Vymaž hranu z prvku“ situované pod oknom „Hrany prvku“. Hrany je možné posúvať (hore/dole) pomocou tlačidiel   umiestnených vedľa okna s hranami prvku a tak docieliť požadovaný priečny rez.
