Kresliť je možné hranu/hrany vybrané zo Zoznamu hrán navolením požadovanej operácie „Vykresli hranu“ z rozbaľovacieho okna pod týmto zoznamom a stlačením tlačidla vykonaj.

       >

Pokiaľ máme zadefinované prvky. Je možné tieto vykresliť. Ovládanie kreslenia prvkov sa nachádza pod náhľadom rezu „Znázornenie rezu v staničení:“

Všetky kreslené objekty sú roztriedené do hladín podľa typu kreslenej entity, názvu  prvku, poprípade názvu trasy.

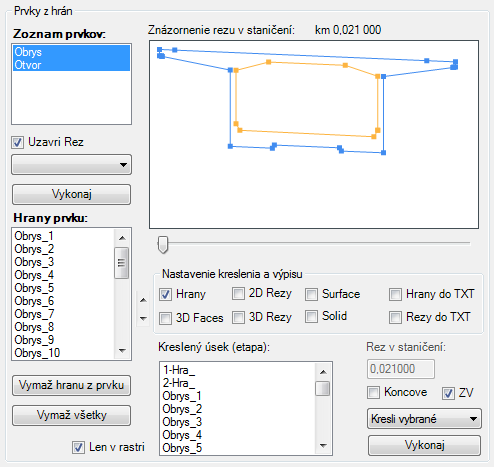

Obrázok 8 Vybraná časť okna Hrany - Prvky z hrán; rozbalené rozbaľovacie pole s funkciami pre kreslenie

       Stlačením tlačidla vykonaj v časti „Prvky z hrán“ program vykoná  kresliacu/mazaciu funkciu pre vybrané Prvky zo zoznamu prvkov. Prvky budú vykreslené tak ako boli zadefinované z hrán v celej dĺžke každej hrany. Pokiaľ si prajeme vykresliť iba určitý úsek (menší) ako sú definované hrany v prvku je toto možné vybraním príslušnej hrany z okna „Kreslený úsek (etapa)“.

Príklad

Ak máme zadefinovaný prvok hranami, pričom hrany majú počiatok napr. v km  0,2 a koniec v km  0,3, a mi si prajeme vykresliť iba časť tejto konštrukcie napr. od km 0,250 po km  0,275. Zadefinujeme si novú hranu s počiatočným staničením 0,250, konečným staničením 0,275 a pre stlačením tlačidla Vykonaj vyberieme túto hranu z okna „Kreslený úsek (etapa)“. Takto je možné nadefinovať viacej hrán – Etapy výstavby, a nechať vykresliť konštrukciu v dĺžkach týchto hrán (po etapách). Pri tejto voľbe je možné jednotlivé etapy nechať vykresliť aj vo farebnom spektre, potrebné je však zaškrtnúť políčko „Spektrum“ .

Odznačenie kreslených hrán vykonáme stlačením klávesy Space (medzerník).

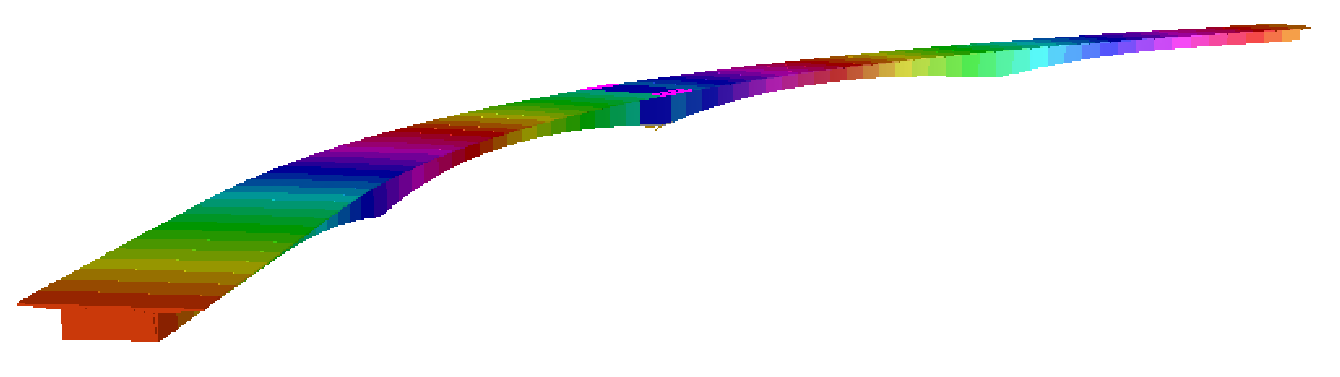

Obrázok 9 Vykreslenie prvku s použitím funkcie "Kreslenie po úsekoch" vo farebnom spektre

Kresli vybrané

Pri tejto funkcii program vykreslí všetky zvolené typy entít z časti „Nastavenie kreslenia a výstupu“.

Kresli rez z LINE

Touto funkciou je možné vytvoriť šikmý rez prvkom. Potrebné je mať nakreslenú čiaru (LINE), ktorú po spustení tohto príkazu vyberieme ako rezovú čiaru. Program následne vykreslí skutočné 3D rezy všetkými zvolenými prvkami, rovinou definovanou vybranou čiarou a jej zvislým priemetom.

3D/2D rez v staničení

Vykreslenie 3D/2D rezu v požadovanom staničení.

Vymaž vybrané

Vymaže všetky entity z hladiny pre daný prvok, entity a poprípade trasu.
