Generovanie výstupov
Zadané nosníky je možné vykresliť do ich skutočnej polohy v priestore použitím rôznych druhov entít. Na výber sú tieto možnosti:
Okrem samotného nosníka v 3D program vygeneruje aj kapsu/náliatok pre uloženie nosníka na ložisko. Rozmer ložnej plochy kapsy je zadefinovaný pre každý priečny rez. Ložná plocha je vygenerovaná vodorovne. Napojenie na dolný povrch nosníka je pod uhlom 45°. V prípade zvolenia vykreslenia nosníka ako Solid kapsy/náliatky budú integrované do telesa nosníka.
TIP: Kontrolu osadenia nosníkov a prípadnú korekciu ich uloženia je možné vykonať jednoduchým spôsobom, a to tak že si nosníky aj spriahajúcu dosku vykreslíme ako Solid. Nakreslíme si rezové čiary. Spustíme príkaz z balíka Easy CAD® „Rezy telesami“:
Následne si rezy posklápame ďaľším príkazom z balíka Easy CAD – „Sklop skupinu rezov“. Postupne vyberáme rezy a vkladáme do výkresu. Pri sklapaní skupiny rezov vyberieme všetky rezy (entity region) prislúchajúce jednej rezovej čiare.
Takto sklopené rezy si skontrolujeme a v prípade nutnosti korigujeme uloženie nosníka.
Pre výkres skladby modul Nosníky pripraví:
TYP NOSNÍKA – program vygeneruje typy nosníkov na základe priečneho rezu nosníka a veľkosti kapsy/náliatku.

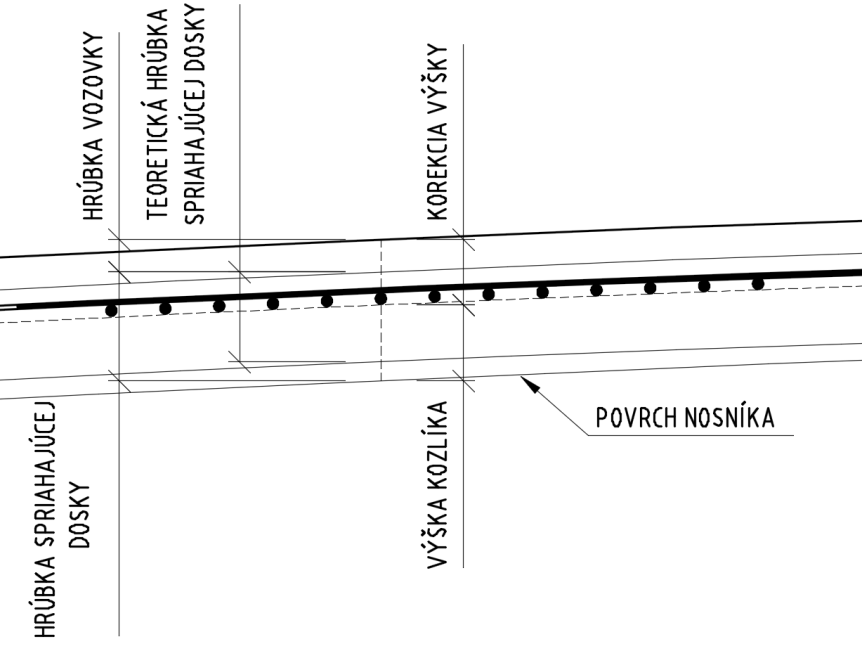

MRIEŽKA KOZLÍKOV – pri zvolení tejto možnosti program vykreslí do tabuľky pre každý nosník výšky stabilizačných kozlíkov pre hornú výstuž spriahajúcej dosky. Vzájomné vzdialenosti sú počítané podľa nastavenia „Vzdialenosti počítania/kreslenia hrán, 3D/2D rezov“ v „Options“ záložke “Výpočet a kreslenie/Iné”. V tabuľke sú vypísané potrebné výšky kozlíkov pre príslušnú vzdialenosť od začiatku nosníka. Pri generovaní kozlíkov je potrebné zadať hodnotu „Korekcia výšky“. Táto hodnota predstavuje výšku ktorá bude odpočítaná od teoretickej vzdialenosti povrchu nosníka od povrchu vozovky. Mala by teda zahŕňať:
Okrem samotnej mriežky program vykreslí aj tabuľku s výkazom jednotlivých dĺžok kozlíkov.
