Modul ložiská je primárne určený na generovanie náliatkov ložísk na nosných konštrukciách. Zadefinovaním rozmerov ložísk a ich náliatkov a následne vygenerovaním náliatkov a ložísk v 3D je možné veľmi rýchlo a jednoducho skontrolovať napríklad či náliatky nezasahujú mimo obrys nosnej konštrukcie.

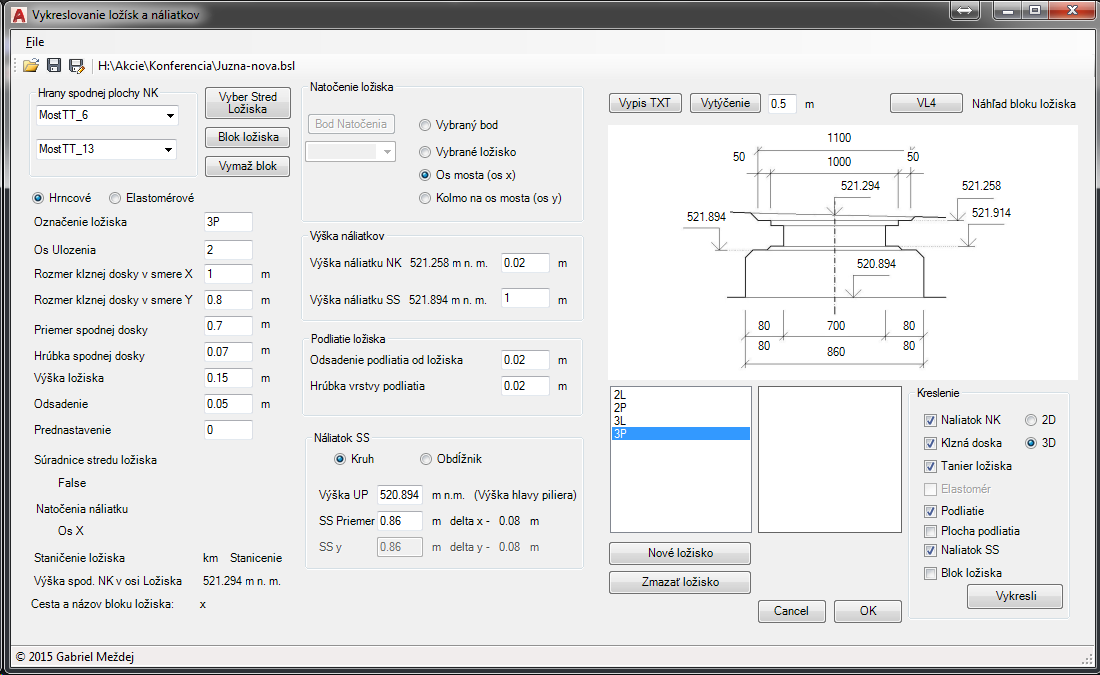

Obrázok 32 Zadávacie okno modulu Ložiská

Pred definovaním ložísk je potrebné mať vytvorené minimálne dve hrany, ktoré budú tvoriť spodnú plochu nosnej konštrukcie, ku ktorej sa náliatky nad ložiskami budú pripájať.

Zadávanie a kreslenie ložísk

Tlačidlom „Nové ložisko“ sa vyvolá okno pre zadávanie nových ložísk.

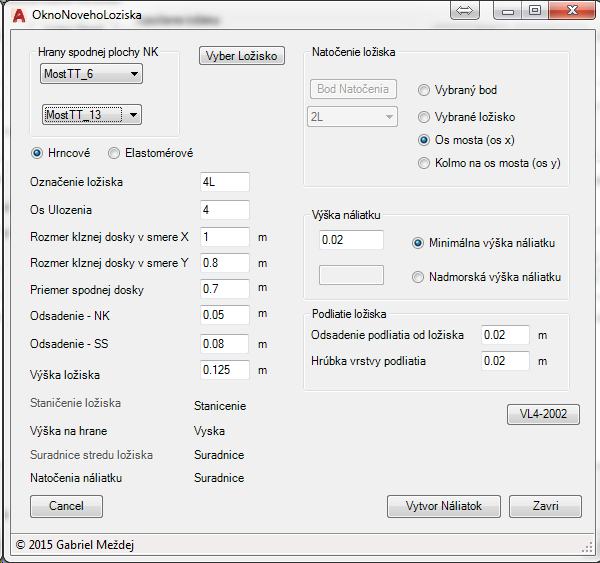

Obrázok 33 Okno nového ložiska

Pre úspešné zadanie ložiska je potrebné:

• vybrať „Hrany spodnej plochy NK“,
• zadať bod stredu ložiska,
• určiť natočenie ložiska
• pomenovať ložisko a os uloženia
• doplniť rozmery ložiska (klzná doska (x, y), priemer spodnej dosky, výšku ložiska)

Po zadaní týchto údajov, stlačením tlačidla „Vytvor náliatok“ bude vytvorený náliatok. Okno ostáva stále otvorené, a je možné definovať ďalšie ložisko (náliatok). Zmeníme názov, prípadne os uloženia, bod ložiska a ak je to potrebné tak aj ostatné údaje. Ak máme upravené potrebné údaje, stlačení tlačidla „Vytvor náliatok“ vytvoríme nový náliatok. Opakovaním tohto postupu vytvoríme všetky ložiská. Ak máme všetky nadefinované okno zavrieme tlačidlom „Zavri“. Po zavretí okna, nám ostáva otvorené hlavné okno modulu Ložiská, v ktorom nám pribudli nadefinované ložiská. Vybraním ložiská, je možné definované parametre upravovať. Tlačidlom „Vykresli“ budú vykreslené vybrané prvky ložísk.
