Piliere
Obrázok 16 Zadávacie polia pre Geometriu pilierov
Každý pilier je definovaný:
Nový pilier pridáme stlačením tlačidla
. Program vyzve užívateľa pre zadanie názvu piliera. Potvrdením zadaného názvu sa vytvorí nový pilier.
Tlačidlom
je možné vymazať aktuálne nastavený pilier v rozbaľovacom poli.
Ak si želáme aktuálne nastavený pilier premenovať, vykonáme to pomocou tlačidla
.
Pre jednoduchú orientáciu pri vytváraní podpier je možné každému pilieru priradiť názov. Pre každý pilier je vhodné použiť jedinečný názov.

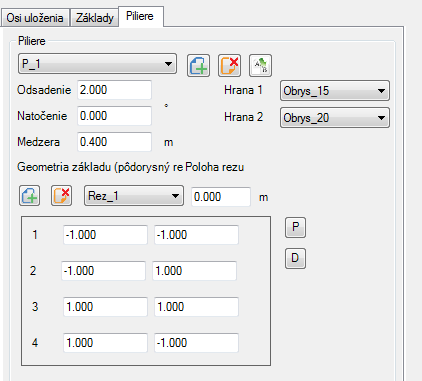

Obrázok 17 Zadávacie polia pre Geometriu piliera – zadaný štvorcový pilier rozmeru 2 m x 2 m so stredom [0,0]
tlačidlo pre pridanie nového rezu piliera
tlačidlo pre vymazanie rezu piliera (aktuálne nastaveného v rozbaľovacom poli)
Rozbaľovacie pole so zoznamom rezov piliera
relatívna výška rezu.
Každý pilier je definovaný pôdorysnými rezmi s príslušnou výškou rezu. Takto si dokážeme vytvoriť pilier ľubovoľného pôdorysného tvaru definovaného polygónom (lomenicou - bez oblúkov). Pilier bude osadený do bodu geometrického stredu.
Tvar rezu je možné zadať do tabuľky manuálne alebo načítať rez z výkresu tlačidlom
. Načítať je možné entitu Polyline 2D. Ak sú v načítavanej entite oblúky, tieto budú ignorované. Pri načítavaní rezu z výkresu je potrebné umiestniť súradný systém do miesta ktoré chceme aby bolo uvažované ako vkladací bod.
Rez je možné vykresliť do výkresu. Tlačidlom
vykreslíme aktuálne zvolený rez v rozbaľovacom poli.
Kruhový pilier
Pilier kruhového prierezu je možné zadať tak že do tabuľky rezu zadáme iba jeden vrchol (riadok) do ktorého v druhej hodnote zadáme priemer piliera.
Jeden pilier nie je možné zadať vyskladaním kruhových aj polygonálnych rezov!!

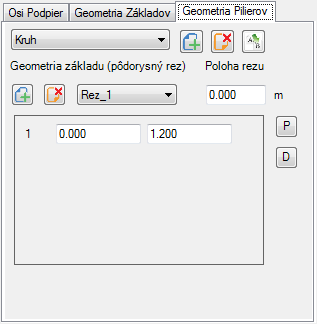

Obrázok 18 Zadaný rez piliera kruhového tvaru s priemerom 2,0 m
Medzera
Zadaný 1 rez
Pri zadaní jedného rezu bude pilier konštantného prierezu. Päta piliera bude v hornej úrovni základu. Hlava piliera bude vo vypočítanej výške vzdialenej o hodnotu „medzery“ od spodnej plochy NK. Spodná plocha NK je definovaná dvoma hranami, ktoré navolíme v rozbaľovacích poliach.
Obrázok 19 Rozbaľovacie polia so všetkými definovanými hranami pre zadanie spodnej plochy NK
Zadaných viac rezov
Pri zadaní viacerých rezov je tvar piliera vytvorený pospájaním všetkých pôdorysných rezov základu. Celková výška piliera je definovaná rovnako ako pri zadanom jednom reze.
Do textového poľa pre výšku rezu je možné zadávať kladné aj záporné hodnoty.
Kladná hodnota predstavuje relatívnu výšku (polohu rezu) voči základu a je počítaná od päty piliera (povrchu základu).
Záporná hodnota predstavuje relatívnu výšku (polohu rezu) voči hlave piliera a je počítaná od hlavy piliera.

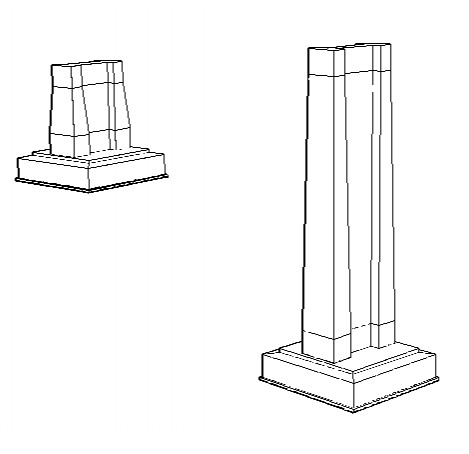

Na obrázku sú znázornené vytvorené dva pilier s tou istou definíciou geometrie piliera. Nadefinované boli dva rezy tvaru H veľký a malý. Vytvorené boli tri rezy:
Obrázok 20 Vygenerované dva piliere v závislosti na teréne a NK s rovnakou definíciou Geometrie piliera
