Základ

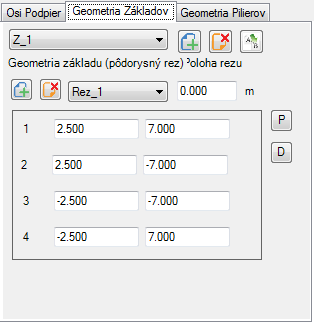

Obrázok 14 Zadávacie polia pre Geometriu základov
Každý základ je definovaný:
Nový základ pridáme stlačením tlačidla
. Program vyzve užívateľa pre zadanie názvu základu. Potvrdením zadaného základu sa vytvorí nový základ.
Tlačidlom
je možné vymazať aktuálne nastavený základ v rozbaľovacom poli.
Ak si želáme aktuálne nastavený základ premenovať, vykonáme to pomocou tlačidla
.
Pre jednoduchú orientáciu pri vytváraní podpier je možné každému základu priradiť názov. Pre každý základ je vhodné použiť jedinečný názov.

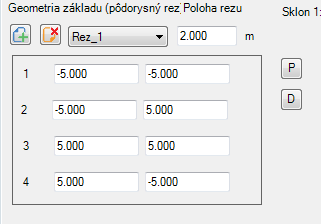

Obrázok 15 Zadávacie polia pre Geometriu základu – zadaný štvorcový základ rozmeru 10 m x 10 m so stredom [0,0]
tlačidlo pre pridanie nového rezu základu
tlačidlo pre vymazanie rezu základu (aktuálne nastaveného v rozbaľovacom poli)
Rozbaľovacie pole so zoznamom rezov základu
relatívna hĺbka rezu.
Každý základ je definovaný pôdorysnými rezmi s príslušnou hĺbkou rezu. Takto si dokážeme vytvoriť základ ľubovoľného pôdorysného tvaru definovaného polygónom (lomenicou - bez oblúkov). Základ bude osadený do bodu geometrického stredu.
Tvar rezu je možné zadať do tabuľky manuálne alebo načítať rez z výkresu tlačidlom
. Načítať je možné entitu Polylínia 2D. Ak sú v načítavanej entite oblúky, tieto budú ignorované. Pri načítavaní rezu z výkresu je potrebné umiestniť súradný systém do miesta ktoré chceme aby bolo uvažované ako vkladací bod.
Rez je možné vykresliť do výkresu. Tlačidlom
vykreslíme aktuálne zvolený rez v rozbaľovacom poli.
Hĺbka rezu
Zadaný 1 rez
Pri zadaní jedného zadávame do hĺbky rezu výšku základu. Program vypočíta absolútnu výšku povrchu základu a dopočíta hĺbku založenia odčítaním zadanej hĺbky rezu.
Príklad:
Máme základ s jedným rezom ktorého hĺbka je 2,0 m. Po spustení analýzy založenia nám program na základe obrysu základu a zadefinovaného terénu vypočíta horný povrch základu. Hĺbka založenia bude výška horného povrchu základu mínus hĺbka základu.
Zadaných viac rezov
Pri zadaní viacerých rezov je tvar základu vytvorený pospájaním všetkých pôdorysných rezov základu. Výška základu je určená maximálnou výškou zadaných rezov.
