Súčasť Easy CAD

Interaktívny model

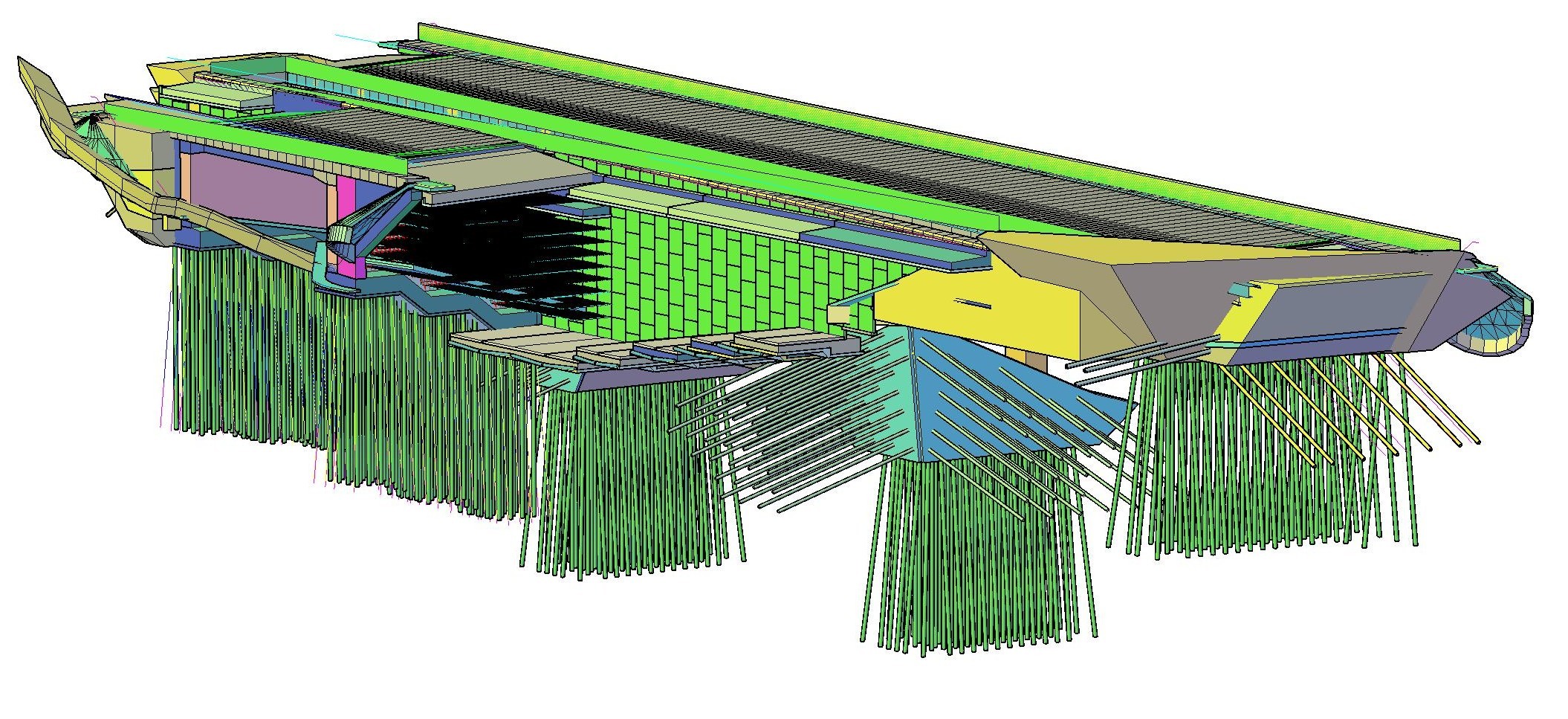

3D model priamo v AutoCAD ako inteligentný blok. Vložte do neho 3D entity, režte ľubovoľnou krivkou — nie len priamou čiarou — a rezy sa automaticky vkladajú ako bloky. Keď sa model zmení, všetky rezy sa aktualizujú samy.

Vyskúšaj zadarmo Kontaktovať predaj

[ Screenshot — Interaktívny model ]

Funkcia

Model, z ktorého sa rezy tvoria a aktualizujú samy.

Interaktívny model je AutoCAD blok obsluhovaný funkciami Easy CAD. Do bloku vkladáte 3D entity — priamo z modulov Easy Bridge® alebo vlastné — a následne z neho generujete výkresy a rezy. Blok si pamätá všetky rezové krivky aj všetky vytvorené rezy. Ak sa model zmení, stačí jeden príkaz a všetky rezy sú aktuálne.

3D entity z modulov Easy Bridge® (geometria, spodná stavba, nosníky...) sa vkladajú priamo do modelu
Rezanie ľubovoľnou krivkou — oblúky, lomené línie, nie len priame rezy
Každý rez sa vkladá do výkresu ako blok — konzistentné, znovu použiteľné
Blok si pamätá rezové krivky aj zoznam vytvorených rezov
Pri zmene modelu sa všetky rezy aktualizujú automaticky — bez ručného prekreslenia
Z modelu možno generovať aj pôdorysy a pohľady

Workflow

Od 3D modelu k výkresovej dokumentácii.

Tradičný postup v AutoCAD je lineárny — model sa nakreslí a výkresy sa z neho vytvoria raz. Ak sa model zmení, výkresy treba prekresliť ručne. Interaktívny model tento postup obracia: model je živý, výkresy sú na ňom závislé a zmena sa šíri automaticky.

Definujete rezové krivky raz — uložia sa do bloku modelu
Rezy sa pri aktualizácii prepočítajú a bloky vo výkrese sa obnovia
Jeden model, viacero výkresových listov — každý rez na svojom layoute
Zmena geometrie v Easy Bridge® → aktualizácia modelu → aktualizácia všetkých rezov

Čo Interaktívny model rieši

Živá dokumentácia priamo v AutoCAD

🧊

3D blok

Kontajner pre 3D entity priamo v prostredí AutoCAD — bez externých nástrojov.

✂️

Rez krivkou

Rezanie oblúkmi a lomenými líniami — rez kopíruje trasu mosta, nie len rovinu.

📦

Rezy ako bloky

Každý rez je blok vložený do výkresu — konzistentný, ľahko aktualizovateľný.

🧠

Pamäť modelu

Blok si ukladá rezové krivky aj zoznam vygenerovaných rezov.

🔄

Automatická aktualizácia

Zmena modelu → jeden príkaz → všetky rezy aktuálne.

📐

Pôdorysy a pohľady

Z rovnakého modelu generujete pôdorysy, pozdĺžne rezy aj priečne rezy.
